Answer:
В качестве примера используются DGS-34XX и Catayst 2950.
1) Алгоритм агрегирования каналов:
Алгоритм агрегирования каналов (конфигурируется для всего устройства) используется для определения, какой из портов в группе будет использоваться для передачи пакетов. Существует шесть алгоритмов. По умолчанию задан алгоритм MAC-source (МАС-адрес источника).
- 1. mac_source
2. mac_destination
3. mac_source_dest
4. ip_source
5. ip_destination
6. ip_source_dest

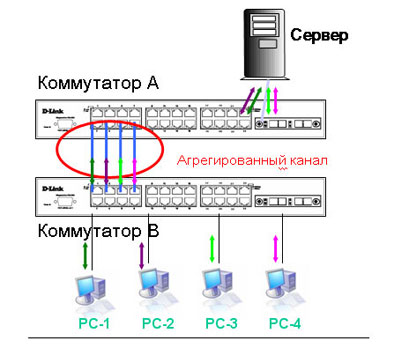

2) Настройка агрегирования каналов между коммутаторами D-Link. Динамическое агрегирование каналов:
Настройка агрегирования каналов
Для коммутатора A (члены группы -порты 2, 4, 6 и 8)
Рекомендуемая последовательность действий:
1. Создайте группу агрегированных каналов
create link_aggregation group_id 1 type lacp
config link_aggregation algorithm mac_destination
2. Назначьте членов группы
config link_aggregation group_id 1 master_port 2 ports 2,4,6,8 state enabled
config lacp ports 2,4,6,8 mode active
Для коммутатора B (члены группы - порты 1, 3, 5 и 7)
Рекомендуемая последовательность действий:
1. Создайте группу агрегированных каналов
create link_aggregation group_id 1 type lacp
config link_aggregation algorithm mac_source
2. Назначьте членов группы
config link_aggregation group_id 1 master_port 1 ports 1,3,5,7 state enabled
3) Просмотр статуса LACP коммутатора A:
DGS-3427:4#show link_aggregation
Command: show link_aggregation
Link Aggregation Algorithm = Mac_destination
Group ID : 1
Type : LACP
Master Port : 2
Member Port : 2,4,6,8
Active Port : 2,4,6,8
Status : Enabled
Flooding Port : 2
Total Entries : 1
4) Просмотр статуса LACP коммутатора B:
DGS-3427:4#show link_aggregation
Command: show link_aggregation
Link Aggregation Algorithm = Mac_source
Group ID : 1
Type : LACP
Master Port : 1
Member Port : 1,3,5,7
Active Port : 1,3,5,7
Status : Enabled
Flooding Port : 3
Total Entries : 1

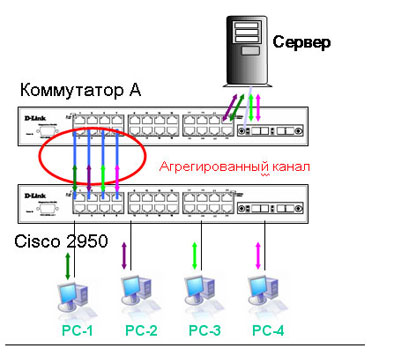

5) Настройка агрегирования канала между коммутатором D-Link и Cisco. Динамическое агрегирование каналов:
Настройка агрегирования каналов
Для коммутатора A (члены группы - порты 2, 4, 6 и 8) Рекомендуемая последовательность действий:
Команды аналогичны предыдущему примеру, но не нужно устанавливать порты lacp в активный режим (mode active).
Для Cisco 2950 (члены группы - порты 1, 3, 5 и 7)
Рекомендуемая последовательность действий:
Выберите канальный протокол и создайте канальную группу
erase startup-config
write
config terminal
interface FastEthernet 0/1
channel-protocol lacp
channel-group 1 mode active
exit
interface FastEthernet 0/3
channel-protocol lacp
channel-group 1 mode active
exit
interface FastEthernet 0/5
channel-protocol lacp
channel-group 1 mode active
exit
interface FastEthernet 0/7
channel-protocol lacp
channel-group 1 mode active
Exit
port-channel load-balance src-mac
6) Просмотр статуса LACP коммутатора A:
DGS-3427:4#show link_aggregation
Command: show link_aggregation
Link Aggregation Algorithm = Mac_destination
Group ID : 1
Type : LACP
Master Port : 1
Member Port : 2,4,6,8
Active Port : 2,4,6,8
Status : Enabled
Flooding Port : 2
Total Entries : 1
7)Просмотр статуса LACP для Cisco 2950:
Switch#show etherchannel 1 summary
Flags:
- D - down P - in port-channel
I - stand-alone s - suspended
H - Hot-standby (LACP only)
R - Layer3 S - Layer2
u - unsuitable for bundling
U - in use f - failed to allocate aggregator
d - default port
Number of channel-groups in use: 1
Number of aggregators: 1
| Group | Port-channel | Protocol | Ports | ||
| 1 | Po1(SU) | LACP | Fa0/1(P) | Fa0/3(P) | Fa0/5(Pd) |
| Fa0/7(P)) |
Switch#
Switch#show etherchannel load-balance
Source MAC address
Информация об аппаратной ревизии и версии IOS Cisco 2950:
Switch#show version
Cisco Internetwork Operating System Software
IOS (tm) C2950 Software (C2950-I6Q4L2-M), Version 12.1(22)EA6, RELEASE SOFTWARE (fc1)
Copyright (c) 1986-2005 by cisco Systems, Inc.
Compiled Fri 21-Oct-05 01:59 by yenanh
Image text-base: 0x80010000, data-base: 0x80568000
ROM: Bootstrap program is C2950 boot loader
Switch uptime is 16 hours, 17 minutes
System returned to ROM by power-on
System image file is "flash:/c2950-i6q4l2-mz.121-22.EA6.bin"
cisco WS-C2950G-24-EI (RC32300) processor (revision D0) with 21013K bytes of memory.
Processor board ID FOC0634Y1AT
Last reset from system-reset
Running Enhanced Image
24 FastEthernet/IEEE 802.3 interface(s)
2 Gigabit Ethernet/IEEE 802.3 interface(s)
32K bytes of flash-simulated non-volatile configuration memory.
Base ethernet MAC Address: 00:0A:B7:B3:94:80
Motherboard assembly number: 73-7280-05
Power supply part number: 34-0965-01
Motherboard serial number: FOC06340L9J
Power supply serial number: PHI06290CM0
Model revision number: D0
Motherboard revision number: A0
Model number: WS-C2950G-24-EI
System serial number: FOC0634Y1AT
Configuration register is 0xF
