Диаграмма тестовой сети: два офиса (Office 1 и Office 2) находятся в разных городах и соединены между собой IP сетью. Абоненту с номером "100", находящемуся в Office1, необходимо позвонить абоненту с номером "507", находящемуся в Office 2. Абонент с номером "100", набирает на своем телефоне "101" (внутренний номер на АТС, к которому подключен 1-й порту DVG-3004S) и автоматически попадает на абонента с номером "507" подключенного к 1-му порту DVG-2004S. Для того чтобы позвонить абоненту с номером "508", абонент с номером "100" набирает на своем телефоне "102" (внутренний номер на АТС, к которому подключен 2-й пор DVG-3004S) и автоматически попадает на абонента с номером "508" подключенного ко 2-му порту DVG-2004S. И так далее.
В случае если абонент с номером "507" хочет позвонить абоненту с номером "100", он набирает "300" (номер назначенный первому порту DVG-3004S, когда звонки идут со стороны IP сети, см. пункт 1.2) , после получения тонального сигнала от АТС, набирает внутренний номер абонента, в нашем примере - "100".
Схема сети
Замечание: тестирование данной схемы проводилось в условиях лаборатории. Первоначально все устройства имеют конфигурацию по умолчанию (Factory Default). Если у Вас работающая сеть, убедитесь, что Ваши действия не нанесут ущерба ее работоспособности.
Настройка через WEB интерфейс
1. Настройка DVG-3004S
1.1 Настройка IP адреса устройства.
Для этого, следует зайти через WEB интерфейс на вкладку Network Interface. Задать IP адрес устройству.
ПРИМЕЧАНИЕ: компьютер, с которого будет производиться настройка и шлюз должны иметь IP адреса, принадлежащие одной подсети. Для тестовой схемы использовались IP адреса, принадлежащие одной подсети, в реальной схеме Вы должны указать IP адреса, предоставленные Вашим администратором сети или провайдером.
1.2 Настройка параметров протокола SIP
Для этого, следует зайти через WEB интерфейс на вкладку SIP Configurations
Далее выбрать режим работы Mode - Peer-2-Peer
Т.к. в своей сети мы не используем внешнего сервера регистрации, то поле Primary Proxy IP Address остается пустым.
В полях Line1 Number, Line1 Number и т.д. назначается номер телефона для каждой линии, когда звонки осуществляются со стороны IP сети (в нашем примере 300-303).
1.3 Настройка линий

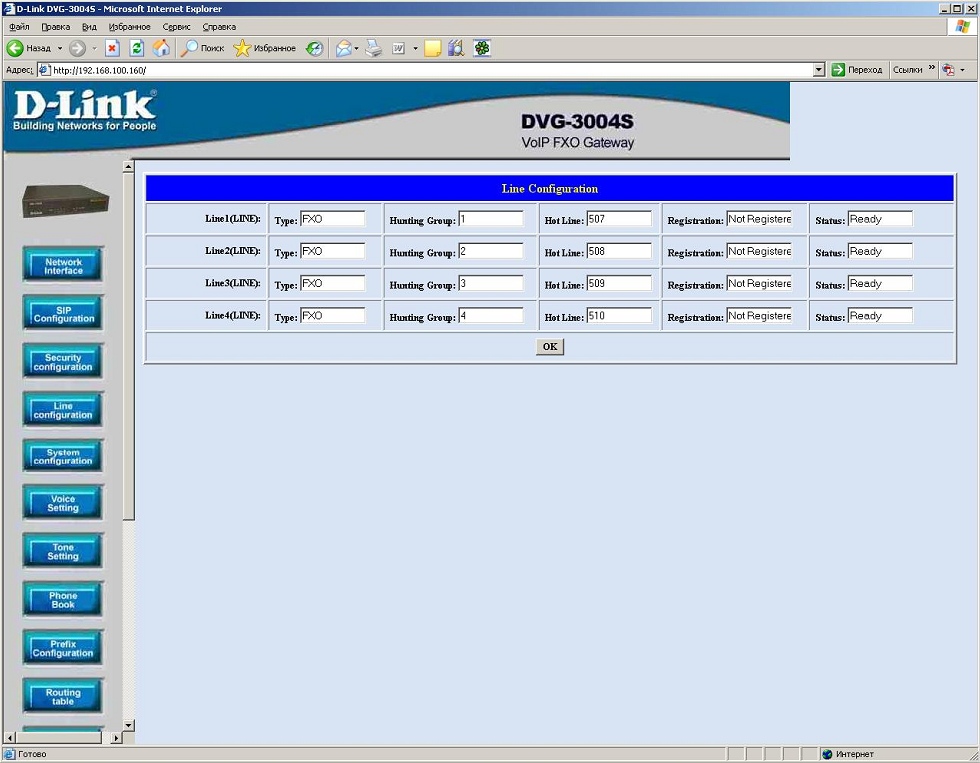

Для этого, следует зайти через WEB интерфейс на вкладку Line Configurations
В поле Hot Line указываем номер, который будет автоматически набран, в момент занятия 1-го порта на DVG-3004S когда звонки осуществляются со стороны АТС.
1.3.1 Настройка системы

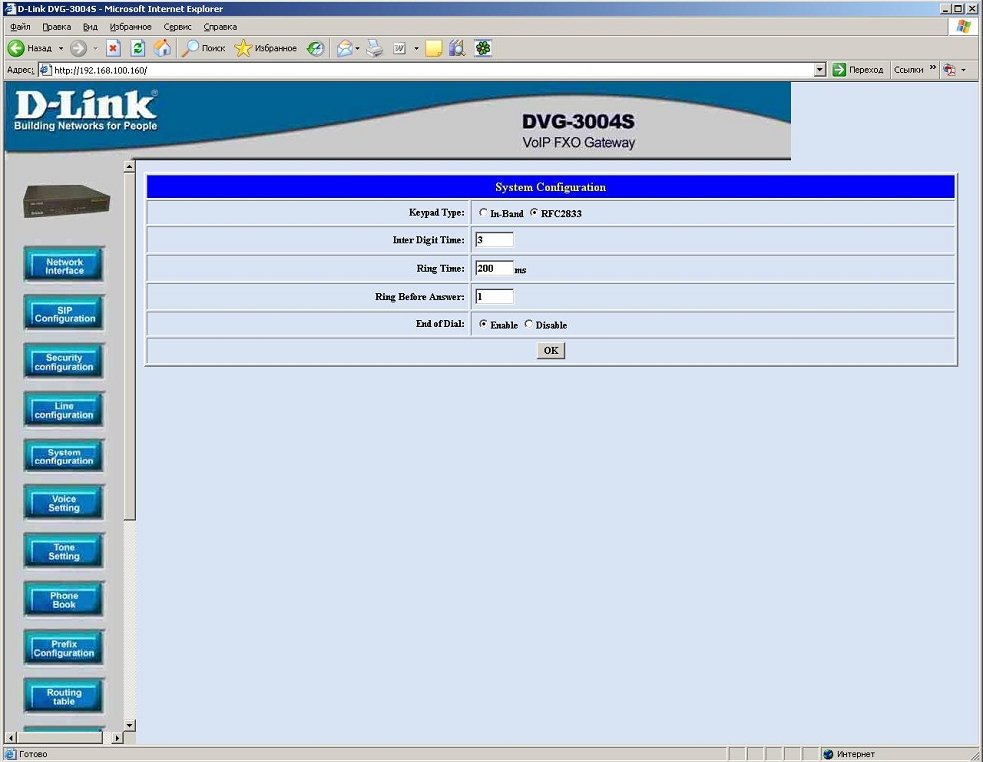

Для этого, следует зайти через WEB интерфейс на вкладку System Configuration.
1.4 Настройка записной книжки (Phone Book)
Для этого, следует зайти через WEB интерфейс на вкладку Phone Book.
В таблице адресации мы указываем направление звонков:
Index- порядковый номер записи
Name - имя абонента
E.164 - номер телефона
IP address - IP адрес противоположного шлюза/IP телефона
Все остальные параметры остаются, как правило, по умолчанию и изменяются в исключительных случаях, в зависимости от конфигурации сети.
2. Настройка DVG-2004S
2.1 Настройка IP адреса устройства
Для этого, следует зайти через WEB интерфейс на вкладку User Setting ->Network Setting
2.2 Настройка маршрутизации звонков

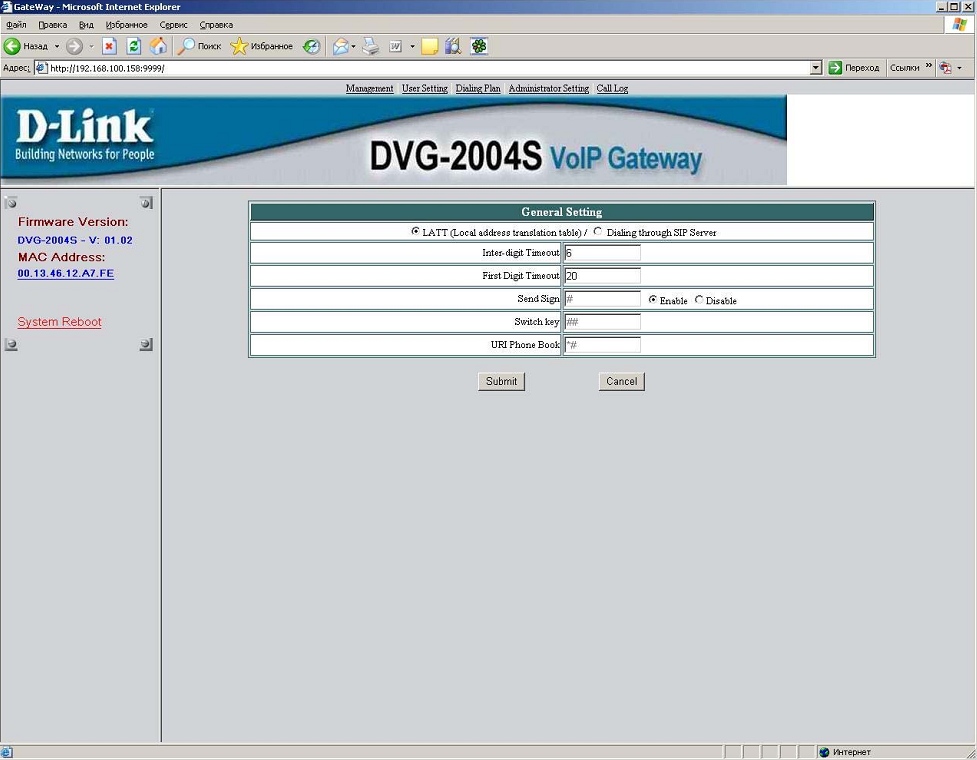

Для этого, следует зайти через WEB интерфейс на вкладку Dial Plan ->General Setting
В данном примере соединения, мы не использует внешний SIP сервер, поэтому в настройках выбираем звонки через локальную таблицу трансляции адресов (LATT).
2.3 Настройка таблицы трансляции адресов

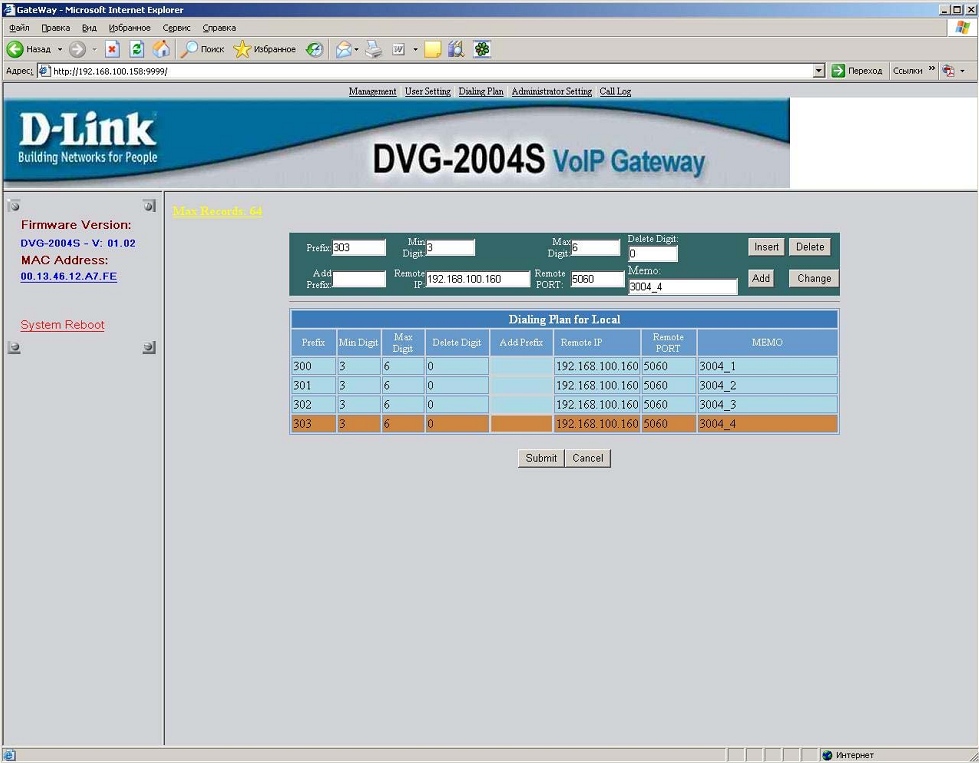

Для этого, следует зайти через WEB интерфейс на вкладку Dial Plan-> Local
Prefix - номер телефона противоположного шлюза/IP телефона заданного в п. 1.2
Min. Digit - минимальное число цифр в набираемом номере
Max. Digit - максимальное число цифр в набираемом номере
Delete Digit - префикс который будет "вырезан" из набираемого номера (в нашем случае не используется).
Add Prefix - - префикс который будет "добавлен" к набираемому номеру (в нашем случае не используется).
Remote IP - IP адрес противоположного шлюза/IP телефона
Remote Port - порт противоположного шлюза/IP телефона на который будут осуществляться звонки, по умолчанию 5060
Memo - имя абонента
2.4 Настройка номеров телефона на портах

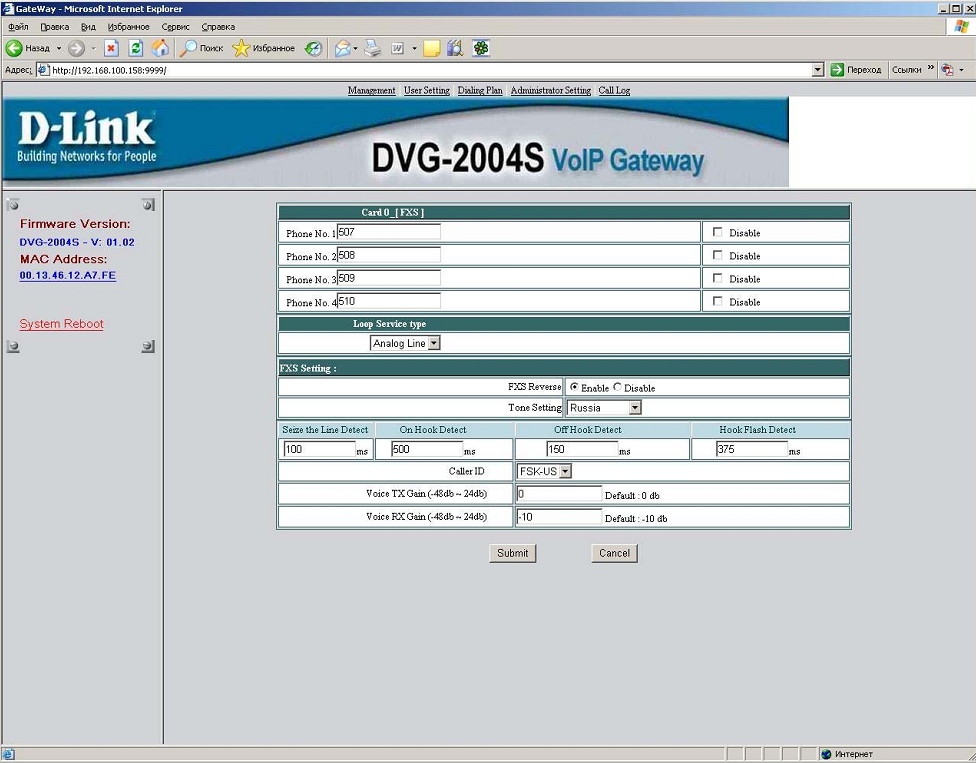

Для этого, следует зайти через WEB интерфейс на вкладку Administrator Setting-> Port Setting
Здесь присваиваем номера телефонов на каждом из портов, в нашем примере 507-510
Все остальные параметры остаются, как правило, по умолчанию и изменяются в исключительных случаях, в зависимости от конфигурации сети.
ПРИМЕЧАНИЕ!!! Т.к. в схеме отсутствует SIP сервер, то при поднятии трубки будут слышны короткие гудки, означающие, что шлюз не зарегистрирован на SIP сервере. Это НОРМАЛЬНАЯ работа шлюза.
