Задача:
Обеспечить голосовую связь между офисами (Office 1 и Office 2) на основе оборудования D-Link: DPH 100H и DVG1104TH

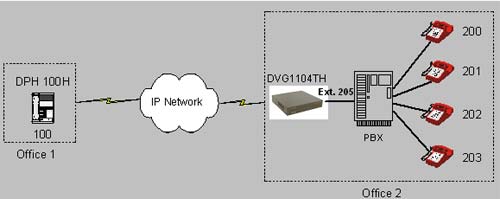

Диаграмма тестовой сети: два офиса (офис 1 и офис 2) находятся в разных городах и соединены между собой IP сетью. Абоненту с номером "100", находящемуся в офисе 1, необходимо позвонить абоненту с номером "201", находящемуся в офисе 2. Абонент с номером "100", набирает на своем телефоне префикс выхода на DVG1104TH, например 9 и внутренний номер абонента -"201".
В случае если абоненту с номером "203" необходимо позвонить абоненту с номером "100", он набирает на своем телефоне- "205" (Ext. АТС, подключенный к 1-му порту DVG1104TH) и автоматически попадает на абонента с номером "100".

Схема сети

Замечание: тестирование данной схемы проводилось в условиях лаборатории. Первоначально все устройства имеют конфигурацию по умолчанию (Factory Default). Если у Вас работающая сеть, убедитесь, что Ваши действия не нанесут ущерба ее работоспособности.

Настройка через WEB интерфейс

1. Настройка DVG1104TH

1.1 Настройка IP адреса устройства.

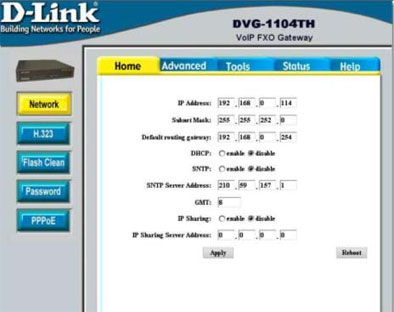

Для этого, следует зайти через WEB интерфейс на вкладку HOME->Network. Задать IP адрес устройству.

ПРИМЕЧАНИЕ: компьютер, с которого будет производиться настройка и шлюз должны иметь IP адреса из одной подсети.
Для тестовой схемы использовались IP адреса из одной подсети, в реальной схеме Вы должны указать IP адреса, предоставленные Вашим администратором сети или провайдером.

1.2 Настройка параметров протокола Н.323

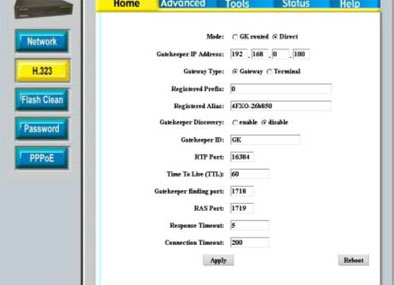

Для этого, следует зайти через WEB интерфейс на вкладку HOME->H.323
Далее выбрать режим работы Mode - Direct, гейткипер отключен

1.3 Настройка Fast Start

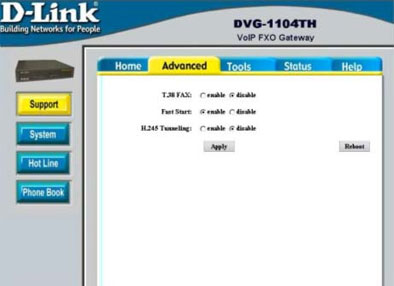

Для этого, следует зайти через WEB интерфейс на вкладку Advanced->Support, выбрать Fast Start enabled. Остальные параметры - отключить

1.4 Настройка таблицы назначения

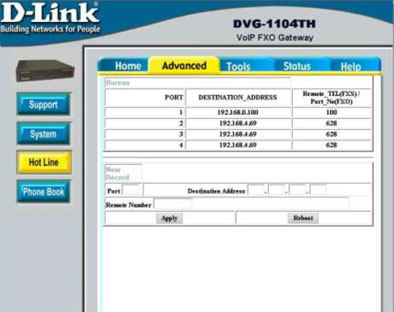

Для этого, следует зайти через WEB интерфейс на вкладку Advanced->Hot Line.

В таблице адресации следует указать, направление звонков, пришедших на тот или иной порт. Т.е. звонок, пришедший на порт 1 DVG1104, попадает на телефон DPH100 (IP-192.168.0.100) с номером "100"
Вы видите пример для настройки одного порта, аналогично настраиваются и другие порты. В приведенном примере они просто не используются

1.5 Настройка кодеков, при помощи которых будут работать устройства

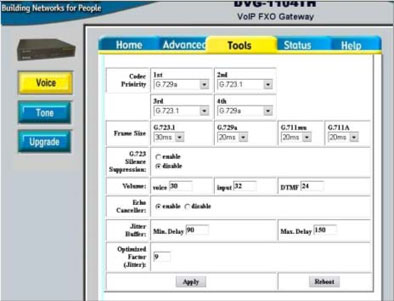

Для этого, следует зайти через WEB интерфейс на вкладку Tools ->Voice.

В данном примере приоритетный кодек для первого порта - G.729a, для второго G.723.1, третьего - G.723.1, четвертого - G.729а. остальные параметры остаются заданными по умолчанию.
После всех внесенных изменений рекомендуется сохранить настройки и перегрузить устройство.

2 Настройка DPH 100

2.1 Настройка IP адреса устройства

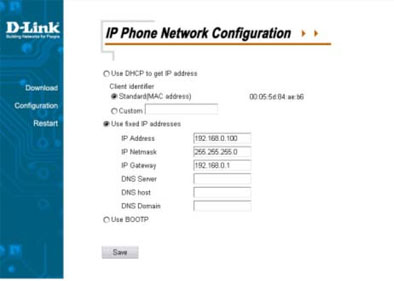

Для этого, следует зайти через WEB интерфейс на вкладку Configuration->Network Configuration(update)

Для тестовой схемы использовались IP адреса из одной подсети, в реальной схеме Вы должны указать IP адреса, предоставленные Вашим администратором сети или провайдером

2.2 Настройка протокола Н.323

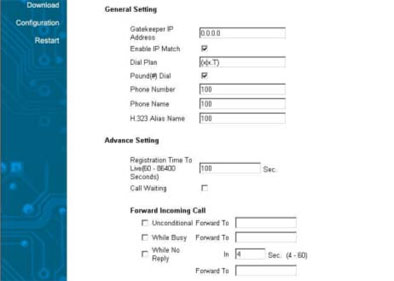

Для этого, следует зайти через WEB интерфейс на вкладку Configuration-> Configuration H.323(update)->General Setting

Здесь задается номер телефона(Phone Number), также можно задать имя телефона (Phone Name) и Н.323 Alias Name.

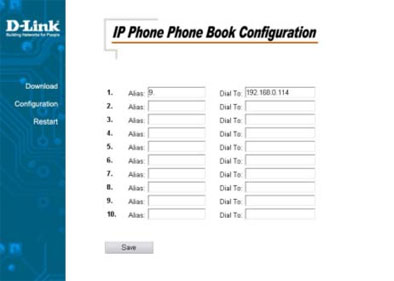

Далее, следует зайти через WEB интерфейс на вкладку Configuration-> Configuration H.323(update)->Phone Book(Address Book)

Здесь указывается номер и соответствующий ему IP адрес, т.е. IP адрес на который будет направляться звонок. В данном примере, "9" это префикс выхода на DVG1104TH (IP 192.168.0.114).
ПРИМЕЧАНИЕ: точка после префикса обозначает любую цифру, которая может быть введена после указанного префикса.

2.3 Настройка кодеков

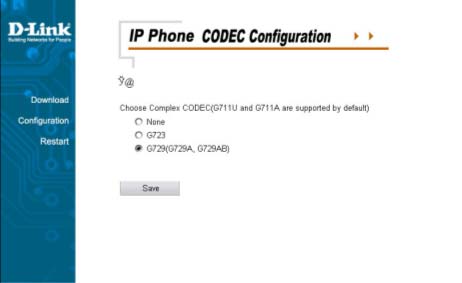

Для этого, следует зайти через WEB интерфейс на вкладку Configuration

По умолчанию устройство работает с кодеками G711U и G711A. В нашем примере выбран кодек G729A.
После всех внесенных изменений рекомендуется сохранить настройки и перегрузить устройство.
