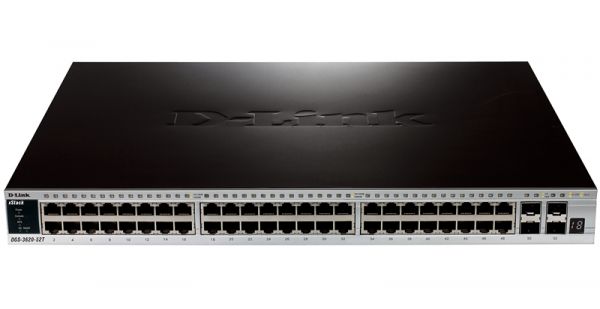

DGS-3620-52TEOL

Управляемый L3 стекируемый коммутатор с 48 портами 10/100/1000Base-T и 4 портами 10GBase-X SFP+

Сипаттамасы

Коммутаторы нового поколения серии xStack DGS-3620 предоставляют сетям крупных предприятий и предприятий малого и среднего бизнеса (SMB) высокую производительность, гибкость, безопасность, многоуровневое качество обслуживания (QoS) и возможность подключения резервного источника питания. Коммутаторы обеспечивают высокую плотность гигабитных портов для подключения рабочих мест, оснащены портами SFP и 10 Gigabit SFP+ и поддерживают расширенные функции программного обеспечения. Коммутаторы можно использовать в качестве устройств уровня доступа подразделений или в ядре сети для создания многоуровневой сетевой структуры с высокоскоростными магистралями и централизованным подключением серверов. Провайдеры услуг могут также использовать преимущества коммутаторов с высокой плотностью портов SFP для формирования ядра оптической сети (FTTB).

Виртуальный стек
Встроенная поддержка технологии Single IP Management позволяет коммутатору DGS-3620 стать частью виртуального стека и создать многоуровневую сетевую структуру с высокоскоростными магистралями и централизованным подключением серверов. В виртуальный стек объединяются устройства, расположенные в любой точке одного и того же сетевого домена, и используются дополнительные порты uplink 10-Gigabit для передачи внутристекового трафика на скорости 20 Гбит/с в режиме полного дуплекса. Это минимизирует влияние единой точки возможного отказа,  позволяет избежать проблем, связанных с длиной кабелей и методом физического стекирования, и исключает необходимость использования кабелей для стекирования.

Стекирование по топологии «кольцо»
В качестве альтернативы виртуальному стеку, в зависимости от используемой топологии стекирования – линейной или отказоустойчивого «кольца», пользователи могут использовать один или два порта 10 Gigabit Ethernet SFP+, чтобы создать физический стек. В такой стек можно объединить до 12 коммутаторов серии DGS-3620 получить до 576 портов Gigabit Ethernet. Это позволяет обеспечить не только высокую пропускную способность стека, но и возможность управления расходами.
Безопасность, производительность и доступность Коммутаторы серии DGS-3620 предоставляют широкий набор функций безопасности, включая многоуровневые L2/L3/L4 списки контроля доступа и аутентификацию пользователей 802.1x через серверы TACACS+ и RADIUS.

Встроенная технология ZoneDefense представляет собой механизм, позволяющий совместно работать коммутаторам D-Link серии xStack и межсетевым экранам и обеспечивающий активную сетевую безопасность.

Для повышения производительности и безопасности коммутаторы серии DGS-3620 обеспечивают расширенную поддержку VLAN, включая GVRP и 802.1Q. Для поддержки объединенных приложений, включая VoIP, ERP и видеоконференций, широкий набор функций QoS/CoS 2/3/4 уровней гарантирует, что критичные к задержкам сетевые сервисы будут обслуживаться в приоритетном режиме. Для защиты коммутаторов от вредоносного трафика, вызванного активностью вирусов/червей, коммутаторы серии DGS-3620 предоставляют функцию D-Link Safeguard Engine, обеспечивающую безопасность, надежность и доступность сети. Функция управления полосой пропускания с шагом 64 Кбит/с позволяет ограничивать полосу пропускания для каждого порта. Функция управления полосой пропускания для каждого потока позволяет настраивать типы обслуживания на основе определенных IP-адресов или протоколов.

Поддержка технологии IPv6
Коммутаторы серии DGS-3620 поддерживают IPv6, включая IPv6 Tunnel, ICMPv6, DHCPv6, RIPng, OSPFv3, BGP+ и т. д. Благодаря портам 10-Gigabit и поддержке IPv6 серия DGS-3620 является экономически эффективным решением, совместимым с устройствами IPv6 в соответствии с требованиями в будущем.

Технология D-Link Green
Компания D-Link занимает ведущие позиции в развитии инновационной энергосберегающей технологии, не снижающей производительность и функциональные возможности устройства. Коммутаторы серии DGS-3620 поддерживают технологию D-Link Green, которая позволяет использовать режим сохранения энергии, Smart  Fan, снизить тепловыделение, а также автоматически уменьшать энергопотребление в зависимости от длины кабеля. Функция энергосбережения обеспечивает автоматическое отключение питания неактивных портов. Функция Smart Fan обеспечивает автоматическое включение встроенных вентиляторов при определенной температуре, обеспечивая продолжительную, надежную и экологически безвредную работу коммутатора.

Сипаттамалары

Основное

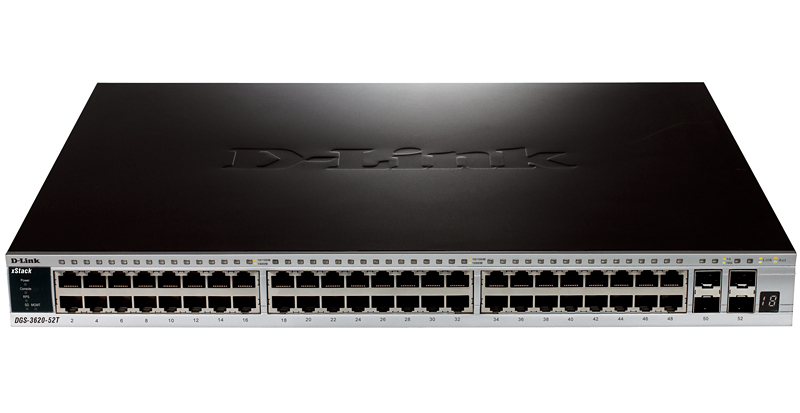

• Интерфейс
   o 48 портов 10/100/1000BASE-T
   o 4 SFP+

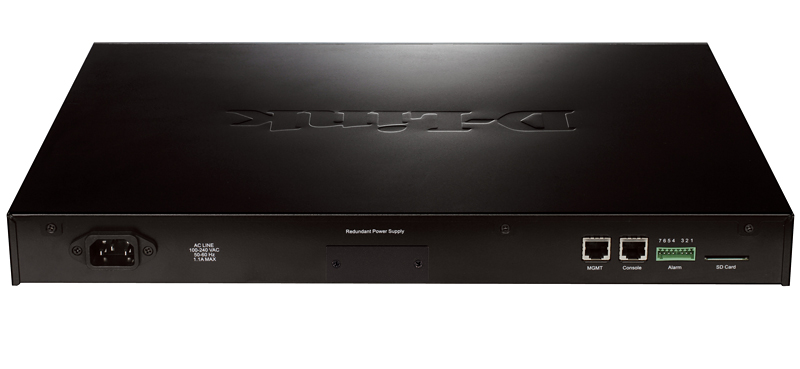

• Резервный источник питания: DPS-500
• Консольный порт: RJ-45
• Управляющий порт: 10/100BASE-T
• 1 сигнальный порт
• 1 слот для SD-карты

Производительность
• Коммутационная матрица: 176 Гбит/с
• Скорость перенаправления пакетов: 130,95 Mpps
• Буфер пакетов: 2MB
• Таблица MAC-адресов: 32 K записей
• Таблица маршрутизации: IP v4/v6
• Размер таблицы коммутации L3 IPv4: 8 K записей
• Размер таблицы коммутации L3 IPv6: 4 K записей
• Размер Jumbo Frame: 13 Кбайт

Возможности стекирования
• Поддержка виртуального стекированя
   o D-Link Single IP Management
   o До 32 устройств, объединенных в виртуальный стек
   o Ширина полосы пропускания до 20 ГБ/с
• Физическое стекирование
   o Технология  стека поддерживает «цепь» и «кольцо»
   o Полоса пропускания до 40 ГБ/с
   o До 12 устройств на стек

Функции 2 уровня
• Таблица MAC-адресов: 32K
• Управление потоком
   o Управление потоком 802.3x
   o Предотвращение блокировок HOL
• Размер пакетов Jumbo Frame: до  13 K байт
• IGMP snooping
• IGMP v1/v2/v3 Snooping
   o IGMP v1/v2/v3 Snooping
   o Поддержка до 1K IGMP Snooping групп
   o IGMP Fast Leave на основе портов/хостов
• MLD Snooping
   o MLD v1 Snooping
   o Поддержка до 1K MLD snooping групп
   o MLD Snooping Fast Leave на основе хостов
• Spanning Tree
   o 802.1D-2004 STP
   o 802.1w RSTP
   o 802.1Q-2005 MSTP
   o Фильтрация BPDU
   o Root restriction
• Функция Loopback Detection
• 802.3ad Link Aggregation
• Максимум 32 группы на устройство
   o 8 портов Gigabit или 2 порта 10G на группу
• Зеркалирование портов:
   o Поддержка 4 групп зеркалирования
   o Режим One-to-One
   o Режим Many-to-One
   o Flow-based Mirroring
   o RSPAN
• L2 Protocol Tunneling
• ERPS (Ethernet Ring Protection
Switching)

VLAN
• VLAN Group
• Максимальное количество статических групп VLAN - 4K
• Максимальное количество динамических групп VLAN - 255
• 802.1Q Tagged VLAN
• 802.1v Protocol VLAN
• GVRP
• Функция Double VLAN (Q-in-Q)
   o Port-based Q-in-Q
   o Selective Q-in-Q
• Функция MAC-based VLAN
•  VLAN Trunking
• Super VLAN

Функции 3 уровня
• Количество IP-интерфейсов: 256
• Loopback interface
• VRRP
• IPv6 Ready Phase 2
• Proxy ARP
• Gratuitous ARP

Маршрутизация 3 уровня
• До 12 К записей маршрутизации устройств с использованием протоколов IPv4/v6
   o До 12K для маршрутов IPv4
   o До 6K для маршрутов IPv6
• До 8K всех пересылаемых записей устройств по протоколам IPv4/v6
   o До 8K записей для IPv4
   o До 4K записей для IPv6
• До 1024 записей статической маршрутизации для IPv4, до 512 записей для IPv64
• Поддержка ECMP / WCMP
• Маршрутизация на основе политик
• RIP v1/v2
• OSPF
   o OSPF v2
   o OSPF Passive Interface
   o Stub/NSSA Area
   o OSFP Equal Cost Route

Многоадресная рассылка
• До 2K групп
• PIM-DM
• PIM-SM
• Режим PIM Sparse-Dense
• IGMP v1/v2/v3

QoS (Quality of Service)
• 802.1p Class of Service (CoS)
• 8 очередей
• Обработка очередей
   o Режим Strict
   o Режим Weighted Round Robin (WRR)
   o Режим Strict +WRR
• CoS на основе
   o Порта коммутатора
   o VLAN ID
   o Очередей приоритетов 802.1p
   o MAC-адрес
   o IPv4/v6-адреса
   o DSCP
   o Типа протокола
   o Класса трафика IPv6
   o Метки потока IPv6
   o Номера портаTCP/UDP
   o Содержимого пакетов, определяемых пользователем
• Поддержка следующих действий для потоков
   o Метка приоритета 802.1p
   o Метка TOS/DSCP
   o Управление полосой пропускания
   o Статистика потока
   o Гарантированная средняя скорость передачи информации (CIR) при минимуме 1 Кбит/с
• Управление полосой пропускания
   o На основе портов (Ingress/Egress, минимум – 64 Кбит/с)
   o На основе потока (Ingress/Egress, минимум – 64 Кбит/с)
• Time-based QoS

ACL (Списки управления доступом)
• Ingress ACL: поддержка до 6 профилей и 256 правил на профиль
• Egress ACL: поддержка до 4 профилей и 128 правил на профиль
• ACL на основе
   o Очередей приоритетов 802.1p
   o VLAN ID
   o MAC-адресов
   o Ether Type
   o IPv4/v6-адрес
   o DSCP
   o Типа протокола
   o Номера порта TCP/UDP
   o Класса трафикаIPv6
   o Метки потока IPv6
   o Содержимого пакетов, определяемых пользователем
• Статистика ACL
• Time-based ACL
• CPU interface fltering

Безопасность
• SSHv2
• SSL v1/v2/v3
• Функция Port Security (до 64 MAC-адресов на порт)
• Управление широковещательным/ многоадресным / одноадресным штормом
• Traffic Segmentation
• Функция IP-MAC-Port Binding
   o Проверка ARP-пакетов
   o Проверка IP-пакетов
   o DHCP Snooping
   o DHCPv6 и NDP Snooping
   o До 500 записей на устройство
• D-Link Safeguard Engine
• DHCP Server Screening
• CPU Interface Filtering
• Предотвращение ARP Spoofing атак
• Защита от атак  BDPU

AAA
• 802.1X
   o Управление доступом на основе портов
   o Управление доступом на основе хостов
   o Динамическое назначение VLAN
• Управление доступом на основе Web (WAC)
   o Управление доступом на основе порта
   o Управление доступом на основе хоста
   o Динамическое назначение VLAN
• Управление доступом на основе MAC-адресов (MAC)
   o Управление доступом на основе порта
   o Управление доступом на основе хоста
   o Динамическое назначение VLAN
• Японский контроль доступа на основе WEB-интерфейса
• Microsoft NAP
   o Поддержка 802.1X NAP
   o Поддержка DHCP NAP
• Guest VLAN
• Аутентификация для доступа к коммутатору RADIUS и TACACS+
• Учетные записи с 4-мя уровнями привилегий

DDM (Digital Diagnostics Monitoring)
Да

Управление
• Web-интерфейс
• Интерфейс командной строки (CLI)
• СерверTelnet
• Клиент Telnet
• TFTP-клиент
• ZModem
• SNMP v1/v2c/v3
• SNMP Trap
• System Log
• RMON v1
   o Поддержка групп 1,2,3,9
• RMON v2
   o Поддержка ProbeConfig
• sFlow
• LLDP/LLDP-MED
• BootP/DHCP-клиент
• Автонастройка DHCP
• DHCP Relay
• DHCP Relay Option 60; 61
• DHCP Relay Option 82
• DHCP-сервер
• Файловая система Flash
• Поддержка множества копий ПО (Multiple Images)
• Поддержка множества копий конфигураций (Multiple Configurations)
• Слежение за загрузкой CPU
• Команда отладки
• SNTP
• ICMPv6
• DHCPv6 Client
• DHCPv6 Relay
• DHCPv6 Server
• Доверенный хост
• Настройка MTU
• Microsoft® NLB Support
• UDP helper

OAM
• 802.3ah Ethernet Link OAM
• 802.3ah D-Link Extension: D-Link
Unidirectional Link Detection (DULD)
• IEEE1588 Precision Time Protocol (PTP)

Стандарты MIB/IETF
• RFC1213 MIB-II
• RFC1493 Bridge MIB
• RFC1907 SNMPv2 MIB
• RFC2571~2576 SNMP MIB
• RFC1271, 2819 RMON MIB
• RFC2021 RMON v2 MIB
• RFC2665 Ether-like MIB
• RFC2668 MAU MIB
• RFC2674 802.1p MIB
• RFC2233, 2863 IF MIB
• RFC2618 RADIUS Authentication Client MIB
• RFC1724 RIP v2 MIB
• RFC1850 OSPF v2 MIB
• RFC2096 IP Forwarding Table MIB (CIDR)
• RFC2787 VRRP MIB
• RFC2932 IPv4 Multicast Routing MIB
• RFC2934 PIM MIB for IPv4
• RFC2620 RADIUS Accounting Client MIB
• RFC2933 IGMP MIB
• Ping MIB
• Traceroute MIB
• D-Link Private MIB
• RFC768 UDP
• RFC783 TFTP
• RFC 791 IP
• RFC 792 ICMP
• RFC 793 TCP
• RFC 826 ARP
• RFC854 Telnet
• RFC951, 1542 BootP
• RFC2068 HTTP
• RFC2338 VRRP
• RFC2529, 3053, 3056 IPv6 Tunnel
• RFC2138 RADIUS
• RFC2139 RADIUS Accounting
• RFC1492 TACACS
• RFC3176 sFlow
• RFC2598 DiffServ Expedited Forwarding
• RFC2460 IPv6
• RFC4861 IPv6 Neighbor Discovery (ND)
• RFC4862 IPv6 Stateless Address Autoconfguration
•  RFC1981 IPv6 Path MTU Discovery

Функции расширенной копии ПО (EI)
VLAN
•  802.1Qbb

Функции уровня 3
• IPv6 Tunneling
   o Static
   o ISATAP
   o GRE
   o  6to4

Маршрутизация 3 уровня
• RIPng (IPv6)
• OSPF
   o OSPF v3 (IPv6)
• BGP v4
   o BGP+ v4

Multicasting
• PIM-SM v6
• DVMRP v3

OAM
• Диагностика кабеля
• 802.1ag Connectivity Fault

Management (CFM)
• ITU-T Y.1731v3

MPLS
• VRF4
• Label Management 4
• LDP4
• MPLS L3 VPN (MPLS/BGP VPN)4
• MPLS L2 VPN4
• VPLS4

Энергосбережение
IEEE 802.3az Energy Efficient Ethernet (Только для аппаратной ревизии B1)

MTBF (Часы)
255608.808

Уровень шума
При рабочей температуре: менее 30°C: < 40.6dB, 30°C и более: < 51.1dB

Тепловыделение
276,2 БТЕ/час

Питание на входе
100-240 В переменного тока, 50/60Гц, внутренний универсальный источник питания

Макс. потребляемая мощность
81,0 Вт

Размеры
441мм x 310мм x 44мм

Вес
5,13 кг

Вентиляция
• Smart Fan3
•  ( > 40˚ C: высокая скорость; < 35˚ C: низкая скорость)3

Рабочая температура
0-50°C

Температура хранения
-40-70°C

Рабочая влажность
10%-90% RH

Влажность хранения
5% ~ 90% RH

Emission (EMI)
FCC Class A, CE Class A, VCCI Class A, IC, C-Tick

Безопасность
CB, cUL, LVD

Сертификаты
IPv6 Ready Logo Phase 2
3По умолчанию установлена низкая скорость вентилятора. При температуре выше 40˚ C скорость вентилятора увеличивается и остается высокой до понижения температуры до35˚ C.
4Функции будут доступны при обновлении программного обеспечения.

Сертификаттар

Тапсырысқа арналған ақпарат

DGS-3620-52T1
Управляемый L3 коммутатор, стек, 48x1000Base-T, 4x10GBase-X SFP+, ПО EI
Дополнительные SFP-трансиверы
DGS-712
SFP-трансивер, 1000Base-T (RJ45), до 100м
DEM-310GT
SFP-трансивер, 1000Base-LX (Duplex LC), 1310нм, одномод, до 10км
DEM-311GT
SFP-трансивер, 1000Base-SX (Duplex LC), 850нм, многомод, до 550м
DEM-312GT2
SFP-трансивер, 1000Base-SX+ (Duplex LC), 1310нм, многомод, до 2км
DEM-314GT
SFP-трансивер, 1000Base-LX (Duplex LC), 1550нм, одномод, до 50км2
DEM-315GT
SFP-трансивер, 1000Base-ZX (Duplex LC), 1550нм, одномод, до 80км2
Дополнительные WDM SFP-трансиверы
DEM-330T/3KM
WDM SFP-трансивер, 1000Base-BX-D (Simplex SC), TX:1550нм, RX:1310нм, одномод, до 3км
DEM-330R/3KM
WDM SFP-трансивер, 1000Base-BX-U (Simplex SC), TX:1310нм, RX:1550нм, одномод, до 3км
DEM-330T/10KM
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 10км
DEM-330R/10KM
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 10км
DEM-331T/20KM
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 20км
DEM-331R/20KM
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 20км
DEM-331T/40KM
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 40км2
DEM-331R/40KM
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 40км2
Дополнительные трансиверы SFP+
DEM-431XT
Трансивер SFP+, 10GBase-SR (Duplex LC), 850нм, многомод, до 300м
DEM-432XT
Трансивер SFP+, 10GBase-LR (Duplex LC), 1310нм, одномод, до 10км
DEM-433XT
Трансивер SFP+, 10GBase-ER (Duplex LC), 1550нм, одномод, до 40км2
DEM-434XT
Трансивер SFP+, 10GBase-ZR (Duplex LC), 1550нм, одномод, до 80км2
DEM-435XT
Трансивер SFP+, 10GBase-LRM (Duplex LC), 1310нм, многомод, до 200м
Дополнительные трансиверы WDM SFP+
DEM-436XT-BXD/40КМ WDM трансивер SFP+, 10GBase-LR (Simplex LC), TX:1330нм, RX:1270нм, одномод, до 40км1
DEM-436XT-BXU/40КМ WDM трансивер SFP+, 10GBase-LR (Simplex LC), TX:1270нм, RX:1330нм, одномод, до 40км1
DEM-436XT-BXD/20КМ WDM трансивер SFP+, 10GBase-LR (Simplex LC), TX:1330нм, RX:1270нм, одномод, до 20км
DEM-436XT-BXU/20КМ WDM трансивер SFP+, 10GBase-LR (Simplex LC), TX:1270нм, RX:1330нм, одномод, до 20км
Дополнительные кабели 10G SFP+
DEM-CB100S
Пассивный кабель 10GBase-X SFP+ для прямого подключения, 1м
DEM-CB300S
Пассивный кабель 10GBase-X SFP+ для прямого подключения, 3м
DEM-CB700S
Пассивный кабель 10GBase-X SFP+ для прямого подключения, 7м
Резервный источник питания3
DPS-500A
Резервный источник питания AC для коммутаторов, 140Вт
DPS-500DC/B
Резервный источник питания DC для коммутаторов, 140Вт
Дополнительное программное обеспечение
DV-700-N1000-LIC
Лицензия D-View 7.0, поддержка 1000 дополнительных узлов
DV-700-N500-LIC
Лицензия D-View 7.0, поддержка 500 дополнительных узлов
DV-700-N250-LIC
Лицензия D-View 7.0, поддержка 250 дополнительных узлов
DV-700-N100-LIC
Лицензия D-View 7.0, поддержка 100 дополнительных узлов
DV-700-N50-LIC
Лицензия D-View 7.0, поддержка 50 дополнительных узлов
DV-700-N25-LIC
Лицензия D-View 7.0, поддержка 25 дополнительных узлов
DV-700-P100-LIC
Лицензия D-View 7.0, поддержка 100 дополнительных промежуточных серверов
DV-700-P50-LIC
Лицензия D-View 7.0, поддержка 50 дополнительных промежуточных серверов
DV-700-P25-LIC
Лицензия D-View 7.0, поддержка 25 дополнительных промежуточных серверов
DV-700-P10-LIC
Лицензия D-View 7.0, поддержка 10 дополнительных промежуточных серверов
DV-700-P5-LIC
Лицензия D-View 7.0, поддержка 5 дополнительных промежуточных серверов
1Кабель для стекирования и SD-карта не входят в комплект поставки.
2Работа на коротких расстояниях возможна только с использованием аттенюатора. Не входит в комплект поставки.
3Не входит в комплект поставки.

Кескіндері

DGS-3620-52T/B
Вид спереди
Вид сзади

Жүктеулер

Сонымен қатар қараңыз
